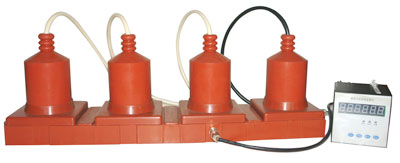

HYD-TBP系列组合式过电压保护器（TBP OvSHvoltage Protector）采用三相四柱组合式结构，适用于35KV及以下电力系统，是限制雷电过电压和操作过电压的一种保护电器。主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害，它具有动作快、伏安特性平坦、残压低、性能稳定、组装维护方便等优点。对于相间和相地过电压都能起到有效的保护作用。

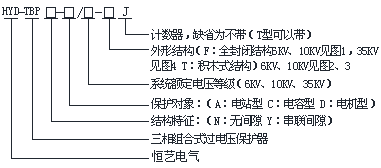

型号说明：
如：TBPN-A/10-F为电站型、无间隙组合式过电压保护器，系统额定电压10kV，外形为全封闭结构。
技术参数
1、电压：35KV及以下。
2、额定频率：48Hz～62Hz。
3、型号及数据，外形尺寸见图表。
使用条件
1、环境温度：-40℃～60℃。
2、海拔高度：﹤2000m。（高于2000米请选用高原型产品）。
3、额定频率：48Hz～62Hz。
4、周围介质无导电尘埃和导电金属或使绝缘损坏的腐蚀性气体。
HYD-TBPN系列过电压保护器主要技术参数表
|
产品型号 |
系统额定电压 |
保护器额定电压 |
组合方式 |
直流1mA参考电压 |
标称放电电流5kA等级 |
通流容量 |
||||
|
操作冲击电流残压 |
雷电冲击电流残压 |
陡波冲击电流残压 |
2ms方波冲击电流 |
4/10us大电流冲击 |
||||||
|
有效值kV |
|
≮ |
峰值（≯）kV |
≮A |
≮kA |
|||||
|
电站型 |
HYD-TBPN-A/6-□ |
6 |
10 |
相-相 |
15.0 |
23.0 |
27.0 |
31.0 |
300 |
65 |
|
相-地 |
14.4 |
|||||||||
|
HYD-TBPN-A/10-□ |
10 |
17 |
相-相 |
25.0 |
38.3 |
45.0 |
51.8 |
300 |
65 |
|
|
相-地 |
24.0 |
|||||||||
|
HYD-TBPN-A/35-□ |
35 |
51 |
相-相 |
84.0 |
134.0 |
150.0 |
170.0 |
400 |
65 |
|
|
相-地 |
73.0 |
114.0 |
134.0 |
154.0 |
||||||
|
电机型 |
HYD-TBPN-D/3-□ |
3.15 |
4 |
相-相 |
7.0 |
9.4 |
11.6 |
13.0 |
400 |
65 |
|
相-地 |
5.7 |
7.6 |
9.5 |
10.7 |
||||||
|
HYD-TBPN-D/6-□ |
6.3 |
8 |
相-相 |
14.0 |
18.7 |
23.3 |
26.2 |
400 |
65 |
|
|
相-地 |
11.2 |
15.0 |
18.7 |
21.0 |
||||||
|
HYD-TBPN–D/10-□ |
10.5 |
13.5 |
相-相 |
23.2 |
31.0 |
38.7 |
43.3 |
400 |
65 |
|
|
相-地 |
18.6 |
25.0 |
31.0 |
34.7 |
||||||
|
电容器型 |
HYD-TBPN-C/6-□ |
6 |
10 |
相-相 |
15.0 |
21.0 |
27.0 |
- |
400 |
65 |
|
相-地 |
14.4 |
|||||||||
|
HYD-TBPN-C/10-□ |
10 |
17 |
相-相 |
25.0 |
35.0 |
46.0 |
- |
400 |
65 |
|
|
相-地 |
24.0 |
|||||||||
|
HYD-TBPN-C/35-□ |
35 |
51 |
相-相 |
84.0 |
134.0 |
150.0 |
- |
400 |
65 |
|
|
相-地 |
73.0 |
114.0 |
134.0 |
|||||||
HYD-TBPY系列过电压保护器主要技术参数
|
产品型号 |
系统额定电压 |
保护器额定电压 |
工频放电电压 |
1.2/50冲击放电电压 |
标称放电电流5kA等级 |
通流容量 |
||||||
|
操作 |
雷电冲击电流残压 |
陡波冲击电流残压 |
2ms |
4/10us大电流冲击 |
||||||||
|
有效值kV |
≮kV |
峰值（≯）kV |
≮A |
|||||||||
|
电站型 |
HYD-TBPY-A/6-□ |
6 |
7.6 |
16.0 |
24.0 |
20.4 |
24.0 |
27.0 |
300 |
65 |
||
|
HYD-TBPY-A/10-□ |
10 |
12.7 |
26.0 |
41.0 |
35.0 |
38.0 |
46.0 |
300 |
65 |
|||
|
HYD-TBPY-A/35-□ |
35 |
42.0 |
80.0 |
124.0 |
105.4 |
124.0 |
139.0 |
400 |
65 |
|||
|
电机型 |
HYD-TBPY-D/3-□ |
3.15 |
3.8 |
7.5 |
9.5 |
7.6 |
9.5 |
10.7 |
400 |
65 |
||
|
HYD-TBPY-D/6-□ |
6.3 |
7.6 |
15.0 |
18.7 |
15.0 |
18.7 |
21.0 |
400 |
65 |
|||
|
HYD-TBPY-D/10-□ |
10.5 |
12.7 |
25.0 |
31.0 |
25.0 |
38.0 |
34.7 |
400 |
65 |
|||
|
电容器型 |
HYD-TBPY-C/6-□ |
6 |
7.6 |
16.0 |
24.0 |
20.4 |
24.0 |
- |
400 |
65 |
||
|
HYD-TBPY-C/10-□ |
10 |
12.7 |
26.0 |
41.0 |
35.0 |
38.0 |
- |
400 |
65 |
|||
|
HYD-TBPY-C/35-□ |
35 |
42.0 |
80.0 |
124.0 |
105.4 |
124.0 |
- |
400 |
65 |
|||
订货须知
1、功能
1) 结构特征：□无间隙（N） □串联间隙（Y）
2) 保护对象：□电站型（A） □电容型（C） □电机型（D）
3) 外形结构：□全封闭结构（F） □积木式结构（T）
2、系统电压
□6kV □10kV □35kV
3、装置数量_________台；
4、用户特殊要求_________________________________________________
_____________________________________________________________；
5、设备具体型号：_____________________。
