随着电力电子装置的广泛使用，非线性负荷不断增加，电网中的谐波含量也不断上升，谐波污染对电力系统安全、稳定、经济运行构成潜在威胁，给周围电气环境带来极大影响。如：消耗电力系统的无功储备；增加输电线损耗；增加了电机的附加谐波损耗，使其发热，缩短使用寿命；使电能测量产生较大误差；造成重要的和敏感的自动控制和保护装置工作紊乱，误动和拒动的现象增加，导致可靠性下降等。

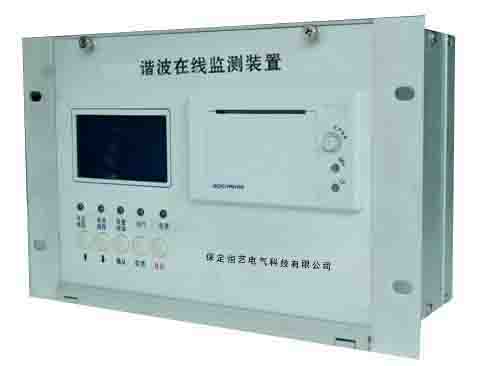

HYD-XBZ谐波在线监测装置是我公司新一代产品，能够实时监测和分析电网中母线及线路的电压和电流的基波及2～21次谐波，可对谐波越限给出报警，并通过RS485或RS232通信接口将数据上传至后台监控系统，满足用户对电能质量的监测要求。
本装置广泛适用于380V至220kV各电压等级的发电厂、变电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。
二、功能及特点
采用先进的工业级中央处理器，运算速度快、工作状态稳定、抗干扰性能强。
装置采用频率自动锁定技术，当系统频率发生变化后，装置仍能得出正确的分析结果。
基于快速傅里叶变换原理，运算结果快速准确，可对电力线路的基波及2至21次谐波电压、电流、总谐波畸变率进行日常监测。
监测方式灵活，可通过设定采样间隔和连续越限次数来避开暂态越限。
报警条件可根据实际需要选择总谐波畸变率越限报警、电压和电流的某次谐波值越限报警，限值可修改。
越限时自动打印相关信息，并通过通信接口上传数据。
人机界面友好，汉字显示，操作简单、直观。
装置可记录30条越限记录。
三、技术参数
3.1 环境要求
户内使用，通风应良好 。
环境温度：-10℃ ～ +50℃
相对湿度：小于90%，表面无凝露 。
大气压力：80 ～ 110Kpa 。
海拔高度：< 2000m 。
周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
3.2 技术参数
工作电源：AC/DC220V（如有特殊要求请在订货时说明），功耗≤20W。
信号的测量范围：电压：5~120V；PT回路功耗 0.5VA/相。电流：0.25 A ~5 A；CT回路功耗 0.5VA/相。
报警节点容量：AC250V，5A；DC30V，5A。
通信接口：RS232/485（任选其一，请在订货时说明），波特率1200～9600bps。
通信规约：内置三种通信规约CM90、CDT、MODBUS。
四、运输
包装好的产品在运输过程中的贮存温度为-25℃～+55℃，相对湿度不大于95%。产品可承受在此环境中的短时贮存。
贮存
包装好的产品应贮存在-10℃～+55℃、相对湿度不大于80%、周围空气中不含有腐蚀性、火灾及爆炸性物质的室内。
五、质量保证及服务
5.1 质量保证
产品出厂后，在用户完全遵守本产品说明书规定的运输、贮存、安装和使用要求的情况下，产品自出厂之日起一年内，如发现产品及其配套件发生非人为损坏，制造厂负责免费修理或更换。
5.2保修办法
符合5.1条规定，在保修期内出现质量问题，制造厂负责更换或维修；
符合5.1条规定，超出保修期限所出现质量问题，由用户同制造厂协商，采取有偿方式进行更换或维修；
超出10.1条规定所出现的质量问题，用户应同制造厂协商，采取有偿方式更换或维修。
六、 订货须知
产品型号、名称及订货数量。
装置的工作电源额定值。
系统的电压等级。
通信接口形式。
其他特殊要求。
