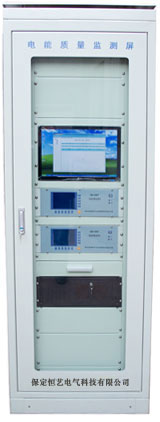

HYD-OSP在线式电能质量监测系统由“SR-OSP在线式电能质量监测仪”和“SR-OSP主站系统软件”组成。系统主要用于实时测量并显示各种电力参数，如三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、系统频率、2～31次谐波、谐波总畸变率、电压波动、电压偏差、频率偏差等。监测仪具有可靠性高、现场操作方便实用、可与中心站通讯等特点，可长时间存储数据且支持U盘读取数据。该装置采用与国外最新产品同等的DSP数字信号处理器和高速多路AD同采技术，在数据处理与显示存储上采用PC104工控机，全中文界面，便于操作及软件升级。主站软件界面友好，功能丰富，报表齐全。
型号说明
主要功能
1、电能质量监测仪采用工控机+DSP结构，每周波采集256点数据，16bit 六路同步采样，确保相角和功率因数的准确性。显示、存储、设置、输出采用工控机操作，直观方便。
2、可测量三相电压、三相电流的谐波（0～31次）、电压波动和闪变、电压偏差、电压、电流不平衡度、功率因数、有功、无功、频率等。
3、软锁相功能：避免了现场畸变电压对电能质量测量的影响。
4、大屏幕图文显示各项指标，具有棒图和向量图。
5、取款机式人机界面，操作直观、简便。
6、大容量CF卡存储数据，具备高稳定性和可靠性。
7、实时监测、定时记录：（每五分钟记录一组测量结果，保存360天以上数据）。
8、参数设定：变比、电压合格率上下限、精度校准、各次谐波限制等。
9、可任意设定电压、电流各次谐波的报警限值。
10、当测量值超过所设定的报警限值时，仪器提供报警继电器的闭合结点。

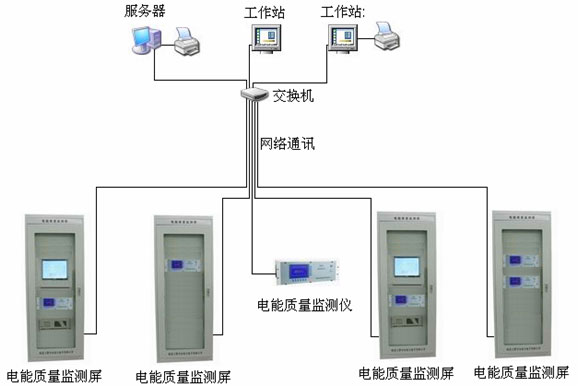

11、多种通讯模式，适合构成监测网络：可采用232/485、内置MODEM、10M以太网通讯。
12、支持U盘数据转存，可在通讯出现故障时传递数据。
13、最多可扩展8个通道。
技术指标
1、电压测量范围：10 ～ 120V。
2、电流测量范围：0.05 ～ 6A。
3、谐波分析范围：00 ～ 31次谐波,谐波测试达到0.2级。
4、基波误差：≤±1%。
5、采样速率：256点/通道•周波。
6、谐波含有率误差：
7、当谐波含有率 >1% 时，相对误差 σ=（分析值-真值）/真值 × 100% < ±5%。
8、当谐波含有率 <1% 时，绝对误差 σ< ±0.15%。
9、电压不对称因数绝对误差：< 0.2%。
10、电流不对称因数绝对误差：< 1%。
11、频率测量：范围：45～55 Hz 精度 ：±0.01Hz（50Hz）
12、装置电源：220 Vac ±15%
13、外观尺寸：483x177x302mm(宽x高x深)
14、安装开孔尺寸：450x180mm(宽x高)
主站软件
1、操作系统：Windows 98/2000/XP。
2、数据库：采用SQL数据库进行数据存储，方便数据网络共享。
3、电能质量监测系统：用于实时接收各测量点的测量结果、越限报警，定时存入数据库。可监测各站点、各线路实时数据，并以表格、棒图、曲线、矢量图等多种形式显示，方便用户查看。
4、电能质量报表：自动生成符合国家标准的各种报表。
5、越限报警记录：自动生成越限记录文件，可按照分站、越限类别、日期等进行分类查询、统计、打印。
订货须知
1、监测电压路数： 路；
2、监测电流路数： 路；
3、选配功能：□通讯T □不带通讯
4、装置具体型号： ；
5、订货数量： ；
6、装配组屏：□是 □否；
7、用户的特殊要求： ；
