HYD-WXC高压设备无线监测系统

　　HYD-WXC系列无线测温装置是一款用于高中低压电力系统(110KV，6—35KV和0．4KV)和对温度有较高要求电气接点设备的智能化装置。它集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。其各项技术指标均能到达国际标准，HYD-WXC无线测温装置具有在线采集温度接点数可设定，数据中续单元可根据现场情况而可选。该装置提供通讯接口可与计算机监控系统连接，支持RS485接口MODBUS通讯协议或多种协议，波特率可选。

型号说明


装置的组成
1、仪表控制终端，具有数据显示和设定功能，可当地查看运行状态，可查看或设定运行参数；
2、数据接收器，配有1个已装在主机里；
3、温度数据采集器，配有由3至9路；可扩展到最多250路。
4、上位机软件（选配）和通讯协议数据包。

主要功能
1、多路无线测量温度实时数据显示。
2、报警温度上、下限设定数据显示。
3、多路测量温度温升数据显示。
4、事件记录功能：记录最近十次超高温报警数据,超高温报警数据,所有数据均带有时标记录。
5、当前日期、时间，日期和时间具润年自动转换功能。
6、通讯地址和波特率设定功能。
7、无线测量温度在线补偿功能。
8、无线测量温度采集终端数据信报警功能。
9、无线测量温度数据月统计和分析报表功能，用户根据统计分析报表和温升数据可以判断母线是否老化，过流和接触不量等原因。
10、设备自检功能和自动恢复功能：当本设备在运行过程中由于外在的干扰和恶劣环境时，本设备能够自动起用备份程序而自动恢复正常功能。
11、现场环境温度测量功能
12、数据通讯功能，所有数据都能通过数据总线上传到上一级采集器或者上传到上位机系统。

技术参数
1、系统电源：220VAC/DC
2、测温通道：单机系统支持3-9个温度采集点，最大为250个温度采集点。
3、仪表工作环境温度：-20℃~+80℃。
4、仪表工作环境湿度：≤95%RH
5、报警输出口：无源节点输出
6、电池使用寿命：3-5年
7、通讯接口：RS-485（隔离）
8、发射模块与接受模块距离①种无线<20米、②种最长为200米。
9、RS-485通讯距离：<1200米
10、温度测量范围：-20℃～150℃
11、精度：≤±2%
12、分辨率：1℃

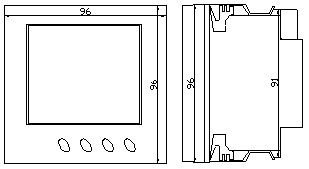

安装尺寸

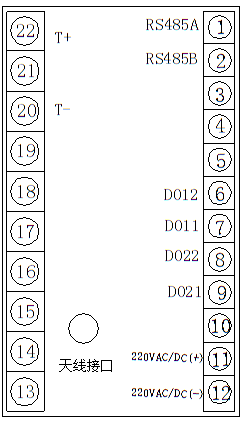

 端子定义

 端子的定义如下表：
