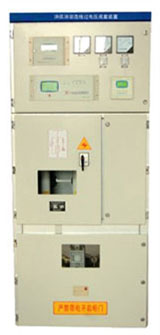

HYD-XHG消弧消谐选线及过电压综合装置

浏览次数:

我们公司研制开发的HYD-XHG消弧消谐选线及过电压综合装置,该装置原理新颖,功能完善,自动化程度高。快速消除接地电弧及弧光过电压、铁磁谐振,采用瞬间增大电流法准确选出接地线路。可广泛适用于我国电力、冶金、化工、煤炭和石油等行业的3~35KV配电网中。

型号说明

主要功能
1、替代电压互感器柜,并提供电压检测信号。
2、具有过电压保护功能,能将大气过电压和操作过电压限制到较低的电压水平,保证了电网及电气设备的绝缘安全,使因过电压引起的事故大为减少。
3、替代消弧线圈,能够快速消除间歇性弧光接地故障,抑制间歇性弧光接地过电压,防止事故的进一步扩大,降低线路的事故跳闸率。
4、能够快速有效的限制并消除各种谐振过电压,防止长时间的谐振过电压对系统绝缘结构的加速老化,防止谐振过电压对电网中设置的避雷器以及小感性负载的影响,增加系统运行的安全可靠性,延长系统中设备的使用寿命。
5、能够迅速准确查找单相接地故障线路,对防止事故的进一步扩大,减轻运行和维护人员的工作量有重要意义。
6、具有TV切换功能。

技术参数
1、HYD-XHG消弧消谐选线及过电压保护综合装置额定参数
额定频率:50HZ
额定电压:6KV、10KV、35KV
2、控制器额定参数
工作电压:交流220V或直流220V
电压测量精度:0.5%
通讯接口:RS-485
选线响应时间:1S
选线路数:最大28路(根据用户要求具体确定)

设计图标

订货须知
1、电压等级(3-35KV):               KV;
2、选配功能:□附带选线功能X   □不带选线功能
3、额定电流:                A;
4、屏体颜色:               (国标);
5、柜体尺寸 (宽×高×深mm);
6、设备的具体型号:
7、设备数量:                台。
