HYD-JX智能小电流接地选线装置

概述
　　HYD-JX智能小电流接地选线装置应用先进的软硬件设计方法，以暂态过渡过程为分析基础，实现接地选线。硬件方面，应用录波技术和超大规模逻辑电路，实现数据采集完全硬件化；应用同步采样技术，保证了分析数据的精准。算法方面，专门针对难度最大的过补偿高阻接地，开发成功了拥有完全自主知识产权的核心算法。装置还运用其它多种算法同时分析，以动态权值处理多条回路多个算法的判别打分，使选线运算更加可靠、稳定。装置还具有先进的分析机制，能够区分除单相接地以外，引发零序电压升高的电网谐振及其他电网异常事件。装置实现了低阻接地选线正确率达到100%，高阻接地选线正确率大于95%（不误动）的优异性能。

型号说明


装置功能
装置用于3～66kv中性点经消弧线圈或电阻接地及中性点绝缘的中压电网单相接地选线及铁磁谐振消除，功能如下：
1.接地选线:线路或母线单相接地选线，判别接地相，估算接地点残流；
2.保护跳闸:线路单相接地发生后，经延时输出跳闸信号；
3.消除谐振:检测并消除各种频率的铁磁谐振；
4.判别异常:排除接地和谐振后，初步判别造成零序电压升高的其它电网异常事件；
5.故障报警:发生接地、谐振或其它电网异常事件，以及装置故障、装置失电时，产生报警信号；
6.通讯功能:支持多种通讯规约，具有三种常用接口，能够配合各种RTU和主站系统；
7.记录查询:可分别查询接地事件、谐振事件、电网异常事件等记录及查阅接地故障录波；

装置特点下：
1.选线灵敏度极高，在零序电压仅为5V时，仍能稳定可靠地选线；
2.相比于以往暂态选线算法，没有死区，适应性强；
3.采用多处理器。主处理器使用高档工控芯片386EX，具有强大的管理／控制／显示／通讯能力；运算处理器使用TI公司的DSP芯片，具有强大的高速运算能力，用以完成实时监测和选线分析运算；
4.采用录波方式处理信号，能够精确捕捉接地瞬间；
5.完全的模块化设计，后插式结构，取消机箱内部连接导线，减少了故障环节，提高了可靠性，并可现场快速排除故障；
6.采用大屏真彩液晶，实时显示电压数据、相量或波形，可回放接地故障录波，显示内容丰富；
7.中英文双语多级菜单，完善的人机交互界面，操作简便；
8.强大的参数管理功能，所有参数均可菜单设定，调试简单，免维护；
9.强大的存储能力，可以存储多次故障信息和录波数据；
10.具有 RS-232／422／485三种通讯接口，菜单选择，无需硬件跳线。

技术指标
1、工作电源：AC:85-265V 50Hz或DC110/220V;
2、适用范围：中性点不接地、经大电阻接地或经消弧线圈接地的小电流接地系统；
3、母线段数： 1～4段（具体见设备选型表）
4、电压输入路数：1／2／4／8／16路（具体见设备选型表）
5、电流输入路数：15～48路 （具体见设备选型表）
6、电压有效范围：≤ 160V （极限250V)
7、电流有效范围：≤ 0.5A （极限1.0A)
8、电压输入功耗：〈 0.1VA（输入100V）
9、电流输入功耗：〈 0.1VA（输入0.5A）
10、启动电压： 5～50V（可调）
11、消谐路数：1～4路（根据母线段数）
12、跳闸路数：15～48路（根据电流路数）
13、触点容量：AC250V/16A 或DC125V/16A（接通时）或 DC125V/0.2A（分断时） 或 DC30V/16A
14、通讯接口：RS-232／CRS-422／RS-485 （菜单选择）
15、整机重量：＜10KG（模块全部插满）

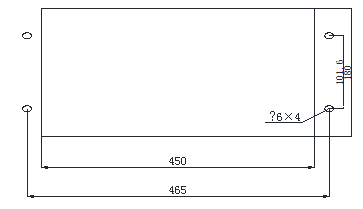

开孔尺寸

 订货须知：
1、分类：□工控机型 　□单片机型
2、母线段数：□1段 　□2段 　□4段
3、电流路数：
1）工控机型 □12路 　□24路　 □40路 　□32路 　□48路
2）单片机型 □15路 　□14路　 □30路　 □28路 　□44路
4、选配功能： □带消谐功能 　□不带消谐功能 　□带跳闸功能 　□不带跳闸功能
5、装置数量：_________台
6、用户特殊要求：_________。
7、装置具体型号_________。
