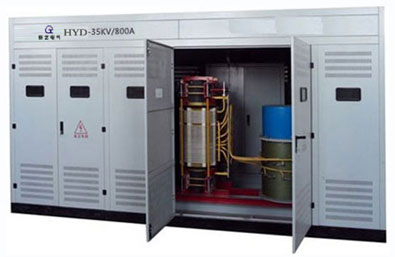

HYD-XHC系列有载开关调匝式消弧线圈自动跟踪接地补偿成套装置，利用有载开关调节实现消弧线圈等值电抗的变化。消弧线圈的可调范围宽，对电网的适应能力强。使用有载开关实现0秒补偿。微机控制器采用内嵌式工控机, 自动检测、识别电网的运行状态。在电网正常运行时,实时跟踪计算电网对地电容电流及补偿电网的脱谐度;在发生单相接地时实现快速、合理的补偿。可选配小电流接地选线装置准确报出接地出线。
2. 工作原理
所谓调匝式消弧线圈就是通过有载开关换档改变消弧线圈电感电流，由于感性电流和容性电流的相位相差180°，两者进行算术运算，抵消电网接地时的电容电流。

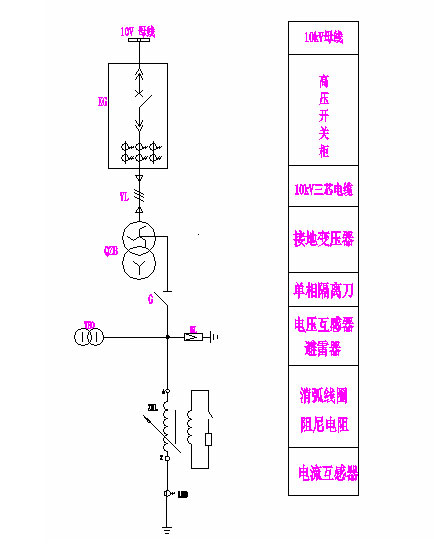

调匝式自动跟踪消弧线圈补偿成套装置由接地变压器、有载开关、消弧线圈、阻尼电阻箱、微机控制器(装于控制屏中)、控制屏五部分组成(如下图所示)。
3.1智能化全自动功能
成套装置控制器智能地全自动处理配电网的单相接地故障。它实时自动快速地跟踪配电网运行方式的变化；实时自动测量配电网的电容电流；当瞬时单相接地故障发生时自动快速进行补偿使瞬时单相接地故障快速消除；配上小电流接地选线装置时，若单相接地故障不是瞬时性的，可准确选出故障出线；单相接地时自动打印出接地故障发生和消除的时间、故障时中性点电压、补偿电流、电容电流等信息；可保存100次的接地故障信息以备查询（掉电保持）；具有远传接口，可接入综合自动化系统，实现无人值班。
3.2采用有载开关实现零响应速度。
3.3输出的补偿电流在0-100%额定电流范围内分级变化。
3.4阻尼电阻及其控制部分
当采用预调谐方式时，必须加装电阻箱。因为在自动跟踪消弧线圈中调节精度较高，残流较小，接近谐振点运行，为防止产生串联谐振过电压，在消弧线圈接地回路串联了阻尼电阻箱，因电阻的阻尼作用，在运行中，中性点电压不会升至太高(按规程规定，长期运行中的中性点电压不能超过相电压的15%)。为避免单相接地后流过阻尼电阻上的有功电流使接地残流增大，在发生单相接地时，与阻尼电阻并接的接触器吸合，将电阻短接。根据消弧线圈容量选用不同的阻值。它是保证成套装置安全有效运行的一个重要环节。
电阻短接设置了两套独立的控制回路，一套为交流220V真空接触器控制驱动回路，一套为直流220V控制驱动回路，选一只真空接触器（额定电压≥相电压）。交流驱动回路安装于电阻箱内，包括电压继电器、中间继电器各一块，由中性点电压或母线PT开口三角电压启动，启动电压整定为30V附近（二次值，变比10.5/√3/0.1KV）。直流驱动回路安装于电阻箱内，包括电流继电器、中间继电器各一块，由中性点电流启动，启动电流一般整定为1.5A附近（二次值，变比75/5A）。
3.6控制器技术先进，性能优越
消弧线圈控制器基于内嵌式工控机，并采用多种先进技术，可靠性高，抗干扰能力强，全中文液晶显示，汉化菜单操作简单，可方便地检查该成套装置运行是否正常。
4.技术参数
4.1使用范围
该装置适用于全国城乡供电和钢铁、石油、化工、煤炭等行业的6～66kV的中压配电网。
4.2使用环境
4.2.1 海拔高度不超过3000米；
4.2.2 空气相对湿度不大于90%，无导电尘埃存在；
4.2.3 不含有腐蚀金属和破坏绝缘的气体以及蒸汽的场所；
4.2.4 环境温度-5℃～＋40℃，通风状态良好；
4.2.5 无火灾、爆炸危险；
4.2.6 无剧烈振动和冲击,垂直倾斜度不超过5度的场所.
4.3技术性能指标
4.3.1 适用电压等级:6KV、10KV、35KV、66KV
4.3.2 调节最大级数:根据消弧线圈的容量及调流范围，有载开关设有9档到15档。
4.3.3 电容电流测量误差≤2%；
4.3.4 单相接地故障时残流≤5A
4.3.5 单相接地故障时补偿电网脱谐度≤10%（与接地残流设定值有关）；
4.3.6 可选配小电流接地选线功能
5.成套装置的组成
5成套装置

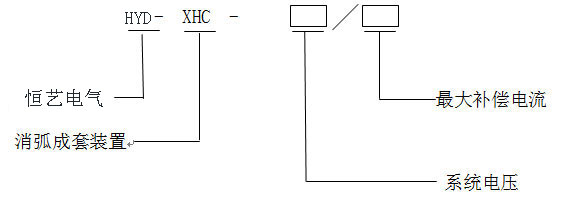

5.1选型须知
本成套装置中接地变压器、有载开关、消弧线圈、阻尼电阻箱置于高压场地。中心控制屏内含消弧线圈控制器和小电流接地选线装置（选件），置于主控室。
