HYD-CT零序电流互感器

浏览次数:

  HYD-CT系列零序电流互感器(电缆型)有各种容量、变比、准确级、准确限值系数的高精度零序电流互感器,还有与小电流接地选线等装置、各种继电器等配 套的高灵敏度零序电流互感器,分一体式和组合式两类。采用ABS工程塑料外壳、树脂浇注而成,具有全密封、绝缘性能好、外形美观、灵敏度高、线性度好、运行可靠、安装方便等特点,规格品种多,适应各种继电器、各种装置的需要,也适应电力系统各种运行方式(中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地)的需要。

型号说明



使用条件:
1、环境温度–10℃~60℃;
2、海拔高度≤1000m (高原使用时特殊定货);
3、相对湿度≤90%;
4、周围介质无导电尘埃和导电金属或使绝缘损坏的腐蚀性气体、霉菌等。

技术参数:
1、电压:0.38~66kV;
2、电网频率:50Hz;
3、同名端,一次由互感器正面“L1”侧穿入,二次为“K1”;
4、型号及数据,外形尺寸见图表。

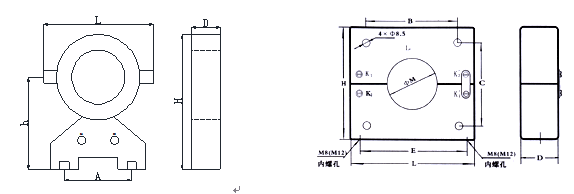

方形系列零序电流互感器外形示意图             圆形系列零序电流互感器外形示意图

订货须知:
1.结构
B--组合式  K一体式
2.内孔直径(mm)
□Φ80  □Φ100  □Φ120  □Φ140
□Φ160  □Φ180  □Φ200  □Φ240
3.类别
□圆形(Y)   □高精度(J)
□配合DD11/60型继电器(A)   □配合DD11/0.2型继电器(B)
4.精度
电流比:_________;
准确级:□10P5    □其它: ;
二次负荷容量 (负载阻抗 );
5.装置数量_________台;
6.用户特殊要求_________________________________________________
_____________________________________________________________;
7.设备具体型号:_____________________。
